양방향 특수 소방차
산불•터널 긴급 화재진압 양방향 소방차
양방향 특수 소방차

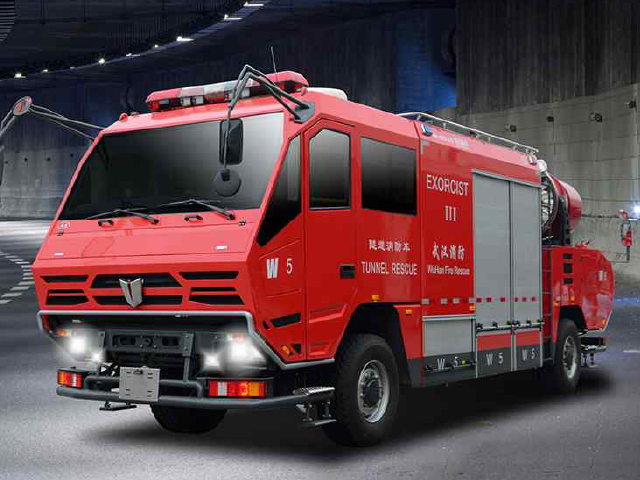

◉ 터널•산불•진화용 양방향 특수 소방차
• 터널, 임도등 회전 공간 없는 좁은 도로(재래시장등)에 신속 투입 - 초기 화재 진압에 최적
• 신속한 접근성, 민첩성, 회전이 필요 없는 양방향
• 물, 화학폼, 안개 분사등 다양한 화재 진화기능
• 좁은 도로 진입후 신속한 탈출 (양 방향 운행기능) (회전공간 없어도 최대한 화재 가까이 진입 후 효과적인 화재 진압 후 양방향 역주행)
• 4륜 구동으로 강력한 등판능력
◉ 터널•산불•진화용 양방향 특수 소방차
⁕ 개 요
양방향으로 운행할수 있는 긴급 화재 진화 차량으로 산불 발생시 회전 구간이 없는 임도,터널 등 좁은 도로에서 회전 없이 앞- 뒤 (2개 의 운전석 장착)로 운행하므로 신속히 진입하여 초기 화재를 진압 할수 있는 최신 선진 소방 장비
⁕ 제 원
| 항 목 | 수 치 |
|---|---|
| 구 조 | 프레임식 |
| 규 격 (외부제원) | 10,300mm × 2,500mm × 3,700mm |
◉ 산불•터널 긴급 화재진압 양방향 소방차 | TECHNICAL SPECIFICATIONS
⁕ 구체 제원
| 항 목 | 내 용 |
|---|---|
| 전체치수 | L×W×H(mm) : 10,300mm × 2,500mm × 3,700mm |
| 만재중량 | 19,000 kg |
| 승무원수 | 6 (긴급 인명 구조도 가능함) |
| 최고속도 | 80 km/h |
| 배출표준 | 유로 6 |
| 소화제용량 | 물 2400L 와 A급 포말 200L B급 포말 400L 용량 소화재 탱크 탑재 |
| 소방펌프유량 | 60 L/s |
| 화재모니터유량 | 20 L/s |
| 모든 문서, 지침 및 라벨은 영어로 되어 있습니다. | |
⁕ 섀 시
| 항 목 | 내 용 |
|---|---|
| 제조사 | - |
| 운전매너 | 4 x 4 (4륜구동) |
| 휠베이스 | 5,500 mm |
| 엔진모델 | CUMMINS 또는 두산인프라코어(국내) |
| 엔진유형 | 유로 6 |
| 정격출력 | - |
| 정격토크 | - |
| 정격표준 | - |
| 변속기유형 | 자동 변속기 |
| PTO | 유압 클러치 PTO 시스템 |
| 연료탱크 | - |
⁕ 상부 구조｜캐 빈
| 항 목 | 내 용 |
|---|---|
| 구 조 | 더블 운전석 캐빈 |
| 좌 석 | 2열 좌석 1+1+4 좌석 (운전석 1석 + 운전석 1석 과 진화요원 4석) |
| 안 전 | 3점 안전벨트 |
| SCBA 브래킷 | 리어 시트 4개(SCBA 브래킷 포함) |
| 실 내 | 실내 PTO 스위치, 알람 및 경고등 등 |
| 조 명 | 첨단 LED 부드럽고 따뜻한 흰색 조명 채택 |
| 계 단 | 미끄럼 방지 계단 |
| 후진 비디오 및 실시간 주행 모니터링 시스템이 운전실에 설치 되어 있습니다. |
|
⁕ 표준화된 서브프레임
고강도 서브프레임은 특수강으로 만들어진다 !
⁕ 상부 구조｜구 획
| 항 목 | 내 용 |
|---|---|
| 재 료 | 알루미늄 합금 프로필 |
| 구 조 | 특수 알루미늄 합금 프레임이 전체적으로 용접된 외부 프레임 구조, 골격 알루미늄 합금 프로필용 마스크, 아름 다운 외관 및 내구성, 외피는 고강도로 결합되어 있습니다. 바닥은 양극 산화 알루미늄 합금판이다. |
| 내부 구조 | 알루미늄 랩 기술이 적용된 내부 골격으로, 내부 골격은 최대 공간 활용도와 가변성의 증가, 제한된 공간 활용 장비를 편리하고 견고한 구획, 픽 및 배치 |
| 컴파트먼트 후면의 오른쪽에는 알루미늄 합금 사다리가 지붕에 장착됩니다. | |
⁕ 상부 구조｜롤러 셔터 도어

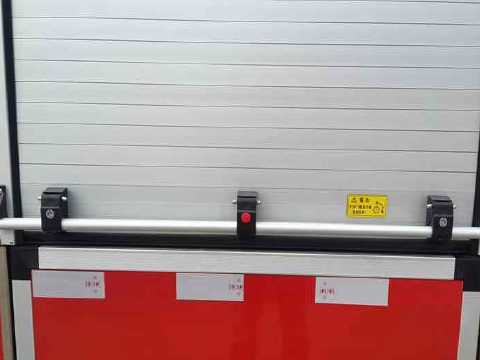

• 알루미늄 합금과 함께 가볍고 고품질의 알루미늄 합금의 사용 대형 셔터 도어(풀 로드 도어 핸들 포함), 개폐 유연성, 양호한 씰 링, 낮은 소음,아름다운 외관, 가볍고 신뢰할 수 있는 모든 셔터 도어는 공통 키가 될 수 있습니다.
⁕ 상부 구조｜풋 페달
• 재질 : 고품질 알루미늄 합금
• 폭 : 50cm, 내하중 300kg 이상, 미끄럼방지 설계, 이중 잠금 기능이 있는 페달
• 위치 : 구획과 펌프실 양쪽에 위치
⁕ 상부 구조｜전기기기
• 경고등 및 경보 : 긴 줄 경보등이 장착된다. 선실 위 컨트롤 스위치가 실내에 있고 사이렌과 통합되어 있습니다.
• Strobe Light : 상단 알루미늄 프레임에 장착, 전면 및 구획의 끝 전원 스위치가 실내에 있습니다.
• 외부 조명 : Long Life 램프가 양쪽에 설치됨 야간 조명을 위한 칸막이가 있습니다 전원 스위치가 실내에 있습니다.
• 보관실 조명 : 보관함에 설치된 LED 조명 컴파트먼트와 주 전원 스위치는 실내에 있습니다.
전원 스위치를 연 후 저장소의 모든 LED 표시등 컴파트먼트가 켜집니다.
전원 스위치를 닫은 후 모든 LED 저장실의 불이 꺼집니다.
• 측면 표시등 : 측면 표시등이 양쪽에 있습니다. 야간을 나타내는 차량 폭에 대한 구획. 그것의 힘 스위치가 실 내에 있습니다.
⁕ 상부 구조｜페인트 색상 : 빨간색, 미국 PPG
⁕ 상부 구조｜압축 공기 발포 시스템(CAFS)
| 항 목 | 내 용 |
|---|---|
| 제조사 | CHUANXIAO |
| CAFS 시스템 모델 | CAFS4000-CX |
| CAFS 최대 물 • 폼 • 공기 총 분사량 | 90 L/s |
| 공기와 물 • 폼 혼합비 | 최대 15 |
| 공기 압축기 모델 | 독일 로터콤프 EVO9 |
| 공기 압축기 최대 급기량 | 90 L/s |
| 폼 펌프 모델 | 이탈리아 ARFP2.0/03 |
| 폼펌프의 최대 폼출력 유량 | 18 L/min |
| A급 폼의 혼합비 조정 범위 | 0.5 ~ 1.0% |
| B급 폼의 혼합비 조정범위 | 1 ~ 6% |

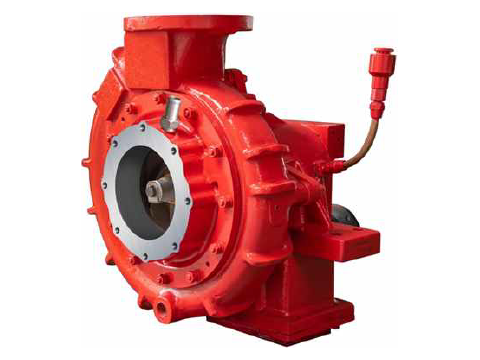

⁕ 상부 구조｜워터 펌프
| 항 목 | 내 용 |
|---|---|
| 제조사 | CHUANXIAO |
| 모 델 | CB10/60-G |
| 정격 압력 | 1.0 Mpa |
| 유 량 | 60 L/s |
| 진공펌프 | 전기진공펌프 |
| 흡수 깊이 | 7 m |
| 물 전용 시간 | φ50 s |
| 설치 유형 | 중간 설치 |
⁕ 상부 구조｜전면 화재 감시기
| 항 목 | 내 용 |
|---|---|
| 제조사 | 미국 엘크하트 |
| 모 델 | 8494 / 5000-24 |
| 정격 유량 | 20 L/s |
| 사격 범위 | φ40m(바람이 부는 조건 없음) |
| 스프레이 형식 | 직선 또는 안개 |
| 설치 위치 | 운전석 우측 전방 |
| 제어 방법 | 전기 제어 |
| 수평회전각 | -90° ~ 90° |
| 피치 회전각 | -20° ~ +45° |
⁕ 상부 구조｜물안개 배기 시스템(양압)
| 항 목 | 내 용 |
|---|---|
| 연기 배출 변위 | 50000 m³/h |
| 풍 속 | 40 m/s |
| 물안개 유량 | 200 L/min |
| 물안개 사격 범위 | 25 m |
| 설치 위치 | 운전석 우측에 있습니다. |
⁕ 상부 구조｜액체 탱크
| 항 목 | 내 용 |
|---|---|
| 용 량 | 물 2400L, A급 200L, B급 400L |
| 재 질 | PP 탱크 |
| 구 조 | 3개의 탱크맨홀 세 개의 오버플로 장치•압력 완화 장치 액체 레벨 표시기 3개, 밸브 포함 폼 탱크 배출구 2개, 물 탱크 1개 밸브를 사용하여 배출 |
⁕ 상부 구조｜소화관
• 소방 호스 연결을 위한 펌프 출구 4개
• 소화전에서 펌프까지의 흡입구 2pc
• 소화전에서 탱크로 직접 유입되는 물 유입구 2개
• 펌프에서 노즐로 가는 2개의 구멍 폼 배출구
• 자체 보호 스프링클러 시스템 : 차량을 보호하기 위해 스프링클러가 에 장착됩니다. 차체와 타이어
• 배수관 : 워터 펌프를 보호하기 위해 드레인 볼 밸브는 송유관
• 플러싱 파이프라인 : 거품 플러싱밸브와 파이프라인이 있습니다.
⁕ 상부 구조｜화재 통제 시스템
• 차량 구성에 따라 다양한 유형의 컨트롤 모듈을 설치할 수 있 습니다.
PLC 지능형 제어를 사용하여 모든 소방 구성 요소를 전자적으로 완전 히 제어한다.
제어판의 모든 버튼, 스위치 및 표시등은 영문 표지로 표시된다.
주요 위치에는 배관 배치 및 간단한 작동 지침이 제공됩니다.
패널 방수 및 방진 설계 모드를 채택하고 있으며, 보호 수준은 IP56에 이를 수 있습니다.
• 설치 위치 : 펌프실
⁕ 상부 구조｜차체 보호 시스템
자체 보호 워터 미스트 분사 시스템이 장착되어 있습니다 주로 중요한 것을 보호한다. 캡, 캐리지의 상단, 캡의 전면, 각 휠의 상단 등의 위치 연료 탱크 상단과 함께 전체 차량의 안전을 보장한다.
⁕ 산불, 터널 긴급 화재진압 양방향 소방차｜액세서리
| Name | Qty. | Specification |
|---|---|---|
| Fire Hose | 12 | 65 * 20m |
| Suction Hose Assembly | 4 | 2m length for each |
| Wrench for Ground Hydrant | 1 | |
| Wrench for Underground Hydrant | 1 | |
| Hose Rope | 4 | |
| Hose Bridge | 2 | |
| Water Filter | 1 | |
| Hose Bandage | 4 | |
| Wrench for Suction Hose | 2 | |
| Shovel | 1 | 2# |
| Axe | 1 | |
| Crowbar | 1 | |
| Portable Fire Extinguisher | 2 | 2kg |
| Triple-purpose Wrench | 2 | |
| Foam suction pipe assembly (Hard) | 1 | |
| Foam suction pipe assembly (Soft) | 1 | |
| Multipurpose Water Nozzle | 4 | 8L/s |
| Air Foam Nozzle | 2 | 4L/s & 8L/s for each |
| Compressed Air Foam Nozzle | 2 | |
| Water Bucket | 2 | |
| Tool box of Chassis | 1 | |
| Triangle Warning Board for Vehicle | 1 |
